Projekt Beschreibung

Emsbüren – RMT Rohr- und Maschinenanlagentechnik GmbH

Die Open Grid Europe führte Re-Investitions-Maßnahmen auf der Verdichterstation Emsbüren durch. Die Maßnahmen beliefen sich auf den Austausch von Gasturbine/Abgaskamin. Als Subunternehmer für RMT hat P2E das Detail Engineering durchgeführt.

Die Re-Invest-Maßnahmen stellen bekannter Weise besondere Herausforderungen für die Planungsunternehmen dar. Die durch die Bestandsanlage bereits vorgegeben Platzverhältnisse erfordern umso öfter alternative Lösungen für das neu zu installierende Equipment, da zumeist dieser größer als die Vorinstallation ist. Auch in diesem Fall bestand die besondere Herausforderung, die Abgas- und Zuluft-Rohrleitungen mit Nennweiten DN800 bzw. DN900 in die bestehende Anlage fachgerecht zu integrieren. Die Betriebstemperaturen von 350°C bzw. 530°C und der Designdruck von 10barg rundeten die Aufgabe ab. Die gleichmäßige Aufteilung des Volumenstroms forderte den Einsatz von Spezialbauteilen, wie Hosenstücke, ein. Die dynamische sowie statische Berechnung des Systems brachten ihren Beitrag für den erfolgreichen Umbau der Bestandsanlage. Die beengten Platzverhältnisse forderten zudem Einsatz von besonderen Dämmmaterialien, so dass die Isolierungen an den engsten Stellen den erforderlichen Berührungsschutz nur mit einer Dämmdicke von 50mm und der Rohrwandtemperatur von 510°C gebracht hatten.

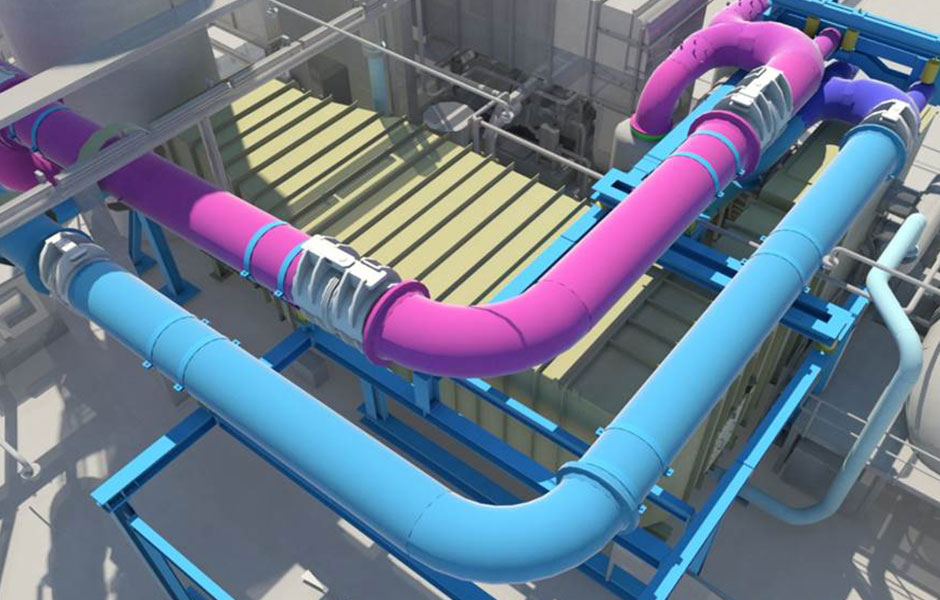

Die 3D Planung trug ihren Beitrag zu einer fehlerfreien, präzisen und günstigen Vorfertigung, so dass die Montagezeit des Montageunternehmers stark verkürzt werden konnte und die Anlage pünktlich dem Kunden für die Inbetriebnahme wieder übergeben wurde.

P2E-Leistungen im Überblick:
Gesamt-Detailengineering

Projekt Details

Projektleitung: Alexander Rose
Kategorien: Anlagenbau
Planung
Konstruktion
